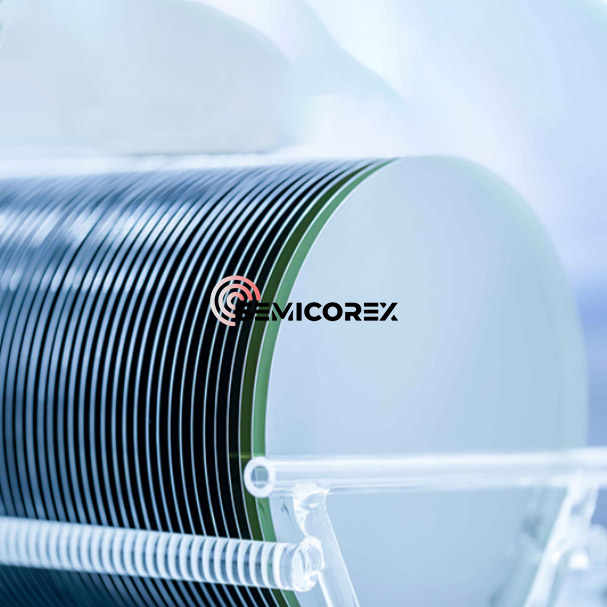

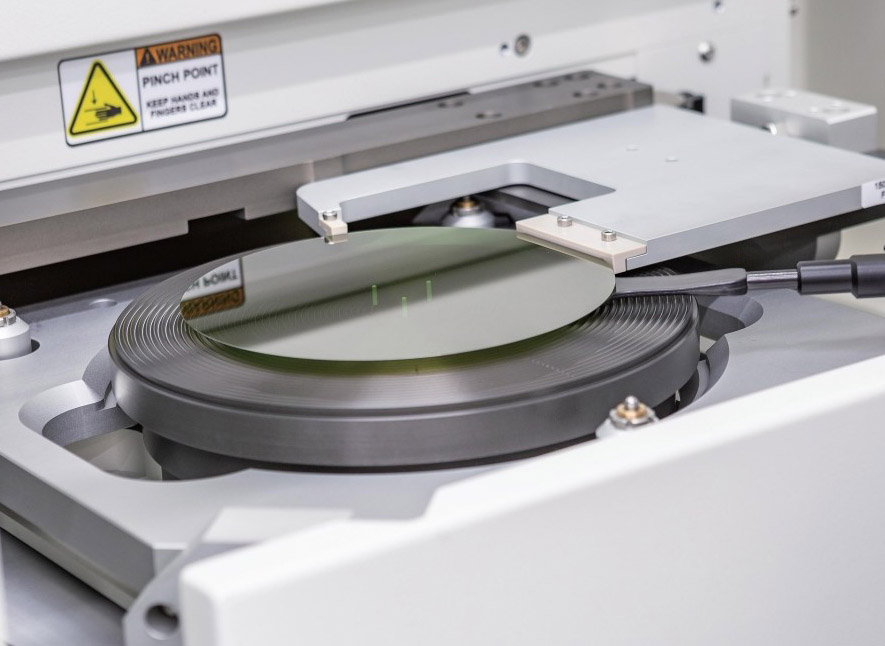

8 düymlük p tipli sic gofers

Semikorex 8 düymlük p tipli SIC Wafers, geniş güc, yüksək tezlikli və yüksək temperaturlu tətbiqlər üçün üstün performans təklif edən geniş bandgap yarımkeçirici texnologiyasında bir irəliləyiş göstərir. Ən müasir kristal böyüməsi və volfering prosesləri ilə istehsal olunur. Müxtəlif yarımkeçirici cihazların funksiyalarını həyata keçirmək üçün yarımkeçirici materialların keçiriciliyi dəqiq nəzarət etmək lazımdır. P tipli doping, SIC-nin keçiriciliyini dəyişdirmək üçün vacib vasitələrdən biridir. Kiçik sayda valent elektronları (adətən alüminium) olan çirk atomlarının tətbiqi SIC Lattice-də "dəliklər" müsbət doldurulur. Bu dəliklər, SIC materialı P-tipli keçiricilik edən P-tipli keçiricilik edən daşıyıcı kimi iştirak edə bilər. P-tipli dopinq, həssas funksiyalarına nail olmaq üçün, mosfetlər, diodlar və bipolyar qovşaq tranzistorları kimi müxtəlif yarımkeçirici cihazların istehsalı üçün vacibdir. Alüminium (AL), SIC-də çox istifadə olunan P tipli bir dopantdır. Bor ilə müqayisədə alüminium ümumiyyətlə ağır dop, aşağı müqavimətli SIC təbəqələri almaq üçün ümumiyyətlə daha uyğundur. Bunun səbəbi, alüminiumun dayaz qəbuledici enerji səviyyəsi var və SIC Lattice-də silikon atomlarının mövqeyini daha yüksək səviyyədə və daha yüksək dopinq səmərəliliyinə nail olmaq ehtimalı daha yüksəkdir. P-tipli doping SIC Wafters üçün əsas metod, ümumiyyətlə, SIC lattisinin əvəz mövqeyini dəyişdirmək və elektrik rolunu oynamağa imkan verən implanted alüminium atomları aktivləşdirmək üçün adətən 1500 ° C-dən yuxarı olan ion implantasiyasıdır. SIC-də dopanların aşağı diffuziya dərəcəsi səbəbindən ion implantasiya texnologiyası, yüksək performanslı qurğular istehsal etmək üçün vacib olan implantasiya dərinliyini və cəmləşmələrini dəqiq idarə edə bilər.

DOPANTS və DOPING prosesinin seçimi (İon implantasiyasından sonra yüksək temperaturun yüksəkliyi kimi), SIC cihazlarının elektrik xüsusiyyətlərinə təsir edən əsas amillərdir. Dopantın ionlaşma enerjisi və həll prosesi birbaşa pulsuz daşıyıcıların sayını müəyyənləşdirir. İmplantasiya və ilkinləşdirmə prosesləri, dopant atomlarının effektiv məcburi və elektrik aktivləşdirilməsinə təsir göstərir. Bu amillər, nəticədə cari daşıma qabiliyyətini və cihazın keçmə xüsusiyyətlərini müəyyənləşdirir. Əhəmiyyətli bir istehsal addım olan SIC-də dopantların elektrik aktivləşdirilməsinə nail olmaq üçün yüksək temperaturlu bir ilahi dəyişiklik tələb olunur. Bu cür yüksək bir illik temperaturu, materialdakı qüsurları tətbiqi və ya materialın keyfiyyətini azaltmaq üçün dəqiq idarə edilməli olan avadanlıq və proses nəzarətinə yüksək tələblər yerləşdirir. İstehsalçılar, dosantların daşıntma təsirini minimuma endirərkən dopantların kifayət qədər aktivləşdirilməsini təmin etmək üçün ilahi prosesin optimallaşdırmaları lazımdır.

Maye faza üsulu ilə istehsal olunan yüksək keyfiyyətli, aşağı müqavimətli p tipli silikon karbid substratı yüksək performanslı SIC-iGBT-nin inkişafını çox sürətləndirəcək və yüksək səviyyəli ultra yüksək gərginlikli elektrik cihazlarının lokalizasiyasını həyata keçirəcəkdir. Maye faza üsulu, yüksək keyfiyyətli kristalların artmasının üstünlüyünə malikdir. Kristal böyümə prinsipi, ultra yüksək keyfiyyətli silikon karbid kristallarının yetişdiriləcəyini və silikon karbid kristallarının az yerdəyişməsi və sıfır yığma nöqsanları əldə edildiyini müəyyənləşdirir. Maye faza üsulu tərəfindən hazırlanan p-tipli 4 dərəcə silikon substratı, 200 m · sm-dən az olan bir müqavimətə malikdir, vahid müstəvidə müqavimət paylama və yaxşı kristalilik.

P tipli silikon karbid substratları ümumiyyətlə izolyasiya edilmiş qapı bipolyar tranzistorları (iGBT) kimi enerji cihazları hazırlamaq üçün istifadə olunur.

IGBT = ya da söndürülmüş bir keçid olan mosfet + bjt. Mosfet = iGfet (metal oksid yarımkeçirici sahə effekti tranzistoru və ya izolyasiya edilmiş qapı sahəsi effekti tranzistoru). BJT (Bipolyar qovşaq tranzistoru da, Bipolyar kimi), Bipolyar, işləyərkən iki növ daşıyıcı, elektron və çuxurun, dövriyyədə iştirak edən, ümumiyyətlə PN qovşağında iştirak edir.

Maye Faza metodu, idarə olunan dopinq və yüksək büllur keyfiyyəti olan P tipli sic substratları istehsal etmək üçün dəyərli bir texnikadır. Çətinliklərlə üzləşsə də, onun üstünlükləri onu yüksək güclü elektronikada xüsusi tətbiqlərə uyğunlaşdırır. Alüminiumun bir dopant kimi istifadəsi, P tipi SIC yaratmaq üçün ən çox yayılmış yoldur.

Daha yüksək səmərəlilik, daha yüksək enerji sıxlığı və gücləndirmə sahəsindəki daha etibarlılıq (elektrikli nəqliyyat vasitələri, bərpa olunan enerji inverterləri, enerji təchizatı və s.) Substratdan yaranan qüsurlar böyük bir məhdudiyyət amilidir. P tipi SIC, ənənəvi Pvt tərəfindən böyüdükdə n-tipdən daha çox qüsurlu meylli idi. Buna görə, LPM kimi metodlar tərəfindən aktiv olan yüksək keyfiyyətli, aşağı qüsurlu p tipli SIC substratları, xüsusən də mosfet və diodların növbəti nəsli üçün kritik imkanlardır.
