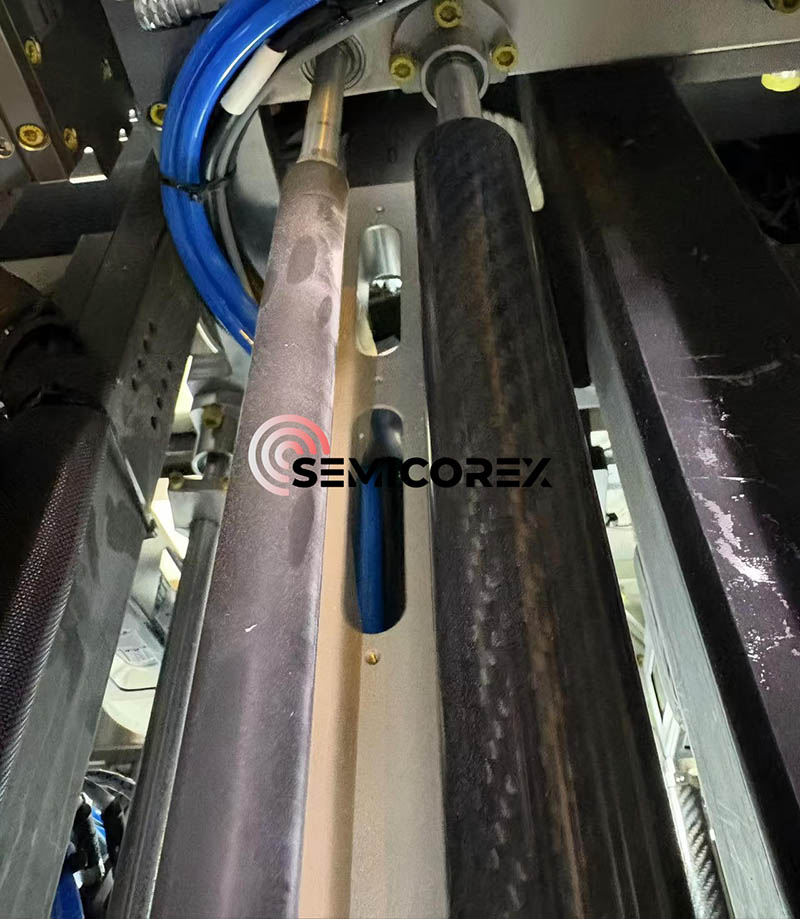

Qrafit hava rulmanları

Semicorex Qrafit Hava Yastıqları ultra dəqiqlikli maşınlar üçün sürtünməsiz xətti və fırlanma hərəkətini təmin etmək üçün nəzərdə tutulmuş yüksək dəqiqlikli aerostatik komponentdir. Xüsusi dərəcəli izostatikdən hazırlanmışdırməsaməli qrafit, bu rulman vahid, sərt və sabit hava yastığı yaratmaq üçün karbon mikro strukturunun təbii keçiriciliyindən istifadə edir. Qazılmış deşiklərə əsaslanan adi podşipniklərdən fərqli olaraq, Qrafit Hava Yastıqları bütün səthində məhdudlaşdırıcı rolunu oynayan milyonlarla sub-mikron məsamələrdən istifadə edərək, qradiyentlər və təzyiq sıçrayışları olmadan mükəmməl paylanmış təzyiq profilini təmin edir.

Texniki Spesifikasiyalar

Nümunə Test Hesabatına əsasən, Semicorex qrafit aşağıdakı sertifikatlaşdırılmış xüsusiyyətləri nümayiş etdirir:

Əsas Xüsusiyyətlər və Faydalar

Vahid Təzyiq Paylanması: 0,5 µm məsamə strukturu havanın "pərdəsini" yaradır, deşik rulmanları ilə əlaqəli təzyiq dalğalarını aradan qaldırır və üstün əyilmə sərtliyini təmin edir.

Sürtünməsiz Hərəkət: Sıfır statik və dinamik sürtünmə (tikilməz) sonsuz yerləşdirmə ayırdetmə qabiliyyətinə və sıfır aşınmaya imkan verir, sistemin ömrünü qeyri-müəyyən müddətə uzadır.

Qəzadan Mühafizə (Yumşaq Eniş): Shore 53 HS qrafit səthi qıcıqlanmır. Hava itkisi halında, podşipnik bələdçinin üzərinə yumşaq bir şəkildə oturur, quru sürtkü kimi fəaliyyət göstərir və dəqiq istiqamətləndirici zolağın fəlakətli zədələnməsinin qarşısını alır.

Yüksək Damping: Theməsaməli qrafitmatris təbii olaraq vibrasiyaları udur və skan tətbiqlərində çökmə vaxtlarını və dinamik sabitliyi yaxşılaşdıran "sıxma filmi" sönümləmə effektini təmin edir.

Təmiz Otaq Uyğunluğu: Semicorex qrafit hava podşipnikləri yağ və ya yağsız işləyir, bu da onu yarımkeçirici istehsalında ümumi olan ISO 1-ci sinif təmiz otaq mühitləri üçün ideal edir.

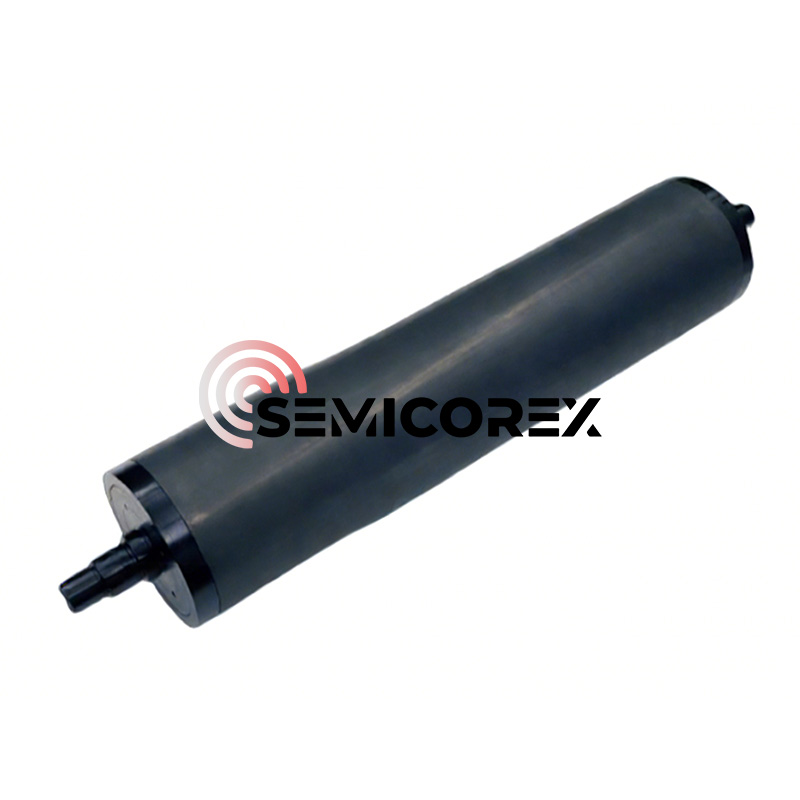

Vizual Xüsusiyyətlər

Qrafit Hava Yastıqları komponentlərinin vizual təftişi (təqdim olunan təsvirlərə istinad edərək) aşkar edir:

Səthi bitirmə: Dəqiq üyüdülmüş qrafit üçün xarakterik olan tutqun, kömür-boz rəng.

Həndəsə: Quraşdırma və ya vakuum təmizləmə üçün işlənmiş yuvaları olan xətti bar konfiqurasiyalarında mövcuddur. Gözenekli səth mikroskopik məsamə şəbəkəsini gizlədərək çılpaq gözlə vahid görünür.

Quraşdırma: Bələdçi zolağı ilə paralelliyi təmin etmək üçün dəqiq işlənmiş yuvalar və ya kürəcikli montaj sistemləri ilə inteqrasiya üçün nəzərdə tutulmuşdur.

Tarixi kontekst və texnoloji təkamül

Kontakt rulmanlarının hədləri

Onilliklər ərzində xətti hərəkət üçün standart resirkulyasiya edən bilyalı rulmanlar və diyircəkli sürüşmələr tərəfindən müəyyən edilmişdir. Güclü olsa da, bu sistemlər Hertzian təmas stressi ilə müəyyən edilən xas məhdudiyyətlərdən əziyyət çəkir. Yuvarlanan elementlərlə yarış arasındakı fiziki təmas sürtünmə, istilik və aşınma hissəcikləri yaradır. Ultra dəqiq tətbiqlərdə topların təkrar dövriyyəsi ilə yaranan "səs-küy" nanometr səviyyəli metrologiya üçün qəbuledilməz olan sürət dalğaları yaradır. Bundan əlavə, yağlama ehtiyacı müasir təmiz otaq standartları ilə uyğun gəlməyən çirkləndiriciləri və texniki xidmət tələblərini təqdim edir.

Aerostatik İnqilab

Hava rulmanlarına keçid maşın dizaynında əsaslı dəyişikliyi qeyd etdi. Səthləri hava filmi ilə ayıraraq, mühəndislər mexaniki təması aradan qaldırdılar. Erkən hava rulmanları Orifis Kompensasiyasından istifadə etdi. Bu dizaynda sıxılmış hava bir neçə dəqiq qazılmış deşiklərdən (deliklərdən) qidalanır və yivlər vasitəsilə paylanır.

Orifis dizaynının məhdudiyyətləri:

Təzyiq Qradientləri: Hava deşikdən/yivdən uzaqlaşdıqca təzyiq əhəmiyyətli dərəcədə aşağı düşür və yük tutumunun səmərəliliyini azaldır.

Pnevmatik çəkic: Yivlərdə sıxılmış havanın həcmi bir kondansatör rolunu oynaya bilər və bu, öz-özünə həyəcanlanan vibrasiyaya və ya "çəkicliyə" səbəb ola bilər.

Tıxanma: Tək bir toz zərrəsi deşiyi bağlaya bilər və dərhal yatağın sıradan çıxmasına səbəb ola bilər.

Fəlakətli Qəzalar: Orifisli rulmanlar adətən sərt metaldan (alüminium, paslanmayan polad) hazırlanır. Hava təchizatı uğursuz olarsa, metal-metal və ya metal-qranit kontaktı ciddi bal və ödlə nəticələnir.

Məsaməli Media Texnologiyasının Yaradılması

Məsaməli qrafitdən istifadə edənlər kimi məsaməli media hava rulmanları, rulman materialının özünü məhdudlaşdırıcı kimi istifadə edərək bu problemləri həll etdi.

Tarix: 20-ci əsrin ortalarında işlənib hazırlanmış, lakin 1980-90-cı illərdə kommersiya istifadəsi üçün təkmilləşdirilmiş məsaməli karbon texnologiyası milyonlarla mikroskopik, əyri yolları olan material yaratmaq üçün sinterləmə prosesindən istifadə etmişdir.

Sıçrayış: Əsas izotrop keçiriciliyi təmin etmək üçün istehsal prosesinə nəzarət etmək idi. Qrafit Hava Yastıqlarının 0,5 µm orta məsamə diametrinin spesifikasiyası bu texnologiyanın yetkin iterasiyasını təmsil edir, hava istehlakını minimuma endirərkən sərtliyi maksimuma çatdırmaq üçün axın məhdudiyyətini optimallaşdırır. Bu təkamül hava rulmanlarını incə laboratoriya alətlərindən sərt emal mühitlərində işləyə bilən möhkəm sənaye komponentlərinə çevirdi.

Material Elmləri: Hava daşımaq üçün məsaməli qrafitə dərindən dalın

İzostatik Qrafit İstehsalı

Qrafit Hava Yastıqları izostatik qrafit kimi müəyyən edilir. Bu istehsal prosesi ekstrüde edilmiş və ya qəliblənmiş qrafitdən fərqlidir.

Xammal: Yüksək təmizlikli neft koksu hissəciklərə mikronlaşdırılır (0,5 µm məsamə spesifikasiyasında görünən incə strukturla əlaqədardır).

Soyuq İzostatik Presləmə (CIP): Toz bir qəlibə yerləşdirilir və bütün istiqamətlərdən ultra yüksək təzyiqə məruz qalır (maye təzyiqi). Bu, sıxlığın (1,74 q/sm³) bütün iş parçası boyunca bərabər olmasını təmin edir. Bu izotropiya çox vacibdir, çünki o, havanın rulman vasitəsilə bütün istiqamətlərdə eyni sürətlə axmasını təmin edir, "əyilmə" və ya qeyri-bərabər qaldırmanın qarşısını alır.

Qrafitləşdirmə: Kütlə ~3000°C-yə qədər qızdırılır. Bu, karbonu qrafitə çevirərək kristal quruluşu düzəldir. Bu proses qrafitləşmə dərəcəsinin və istilik sabitliyinin əsas göstəricisi olan 13.02 µΩ·m Xüsusi Müqavimət verir.

Mikrostruktur təhlili

Məsamə Ölçüsü (0,5 µm): Bu, "Qızıl kilidlər" ölçüsüdür.

Məsamələr çox böyükdürsə (> 1,0 µm): Hava istehlakı həddindən artıq olur və rulman sərtliyini itirir (çox sızdırır).

Məsamələr çox kiçikdirsə (< 0,1 µm): Lift yaratmaq üçün rulman praktiki olmayan giriş təzyiqləri tələb edir və cavab müddəti ləng olur.

0,5 µm: Standart sənaye sıxılmış hava sistemləri (80 PSI) üçün optimallaşdırmanı təmsil edir, yüksək yükləmə qabiliyyəti ilə səmərəliliyi tarazlayır.

Sıxlıq (1,74 q/sm³): Tipik sıx qrafitlər 1,70 ilə 1,85 q/sm³ arasında dəyişir. 1.74 dəyəri təxminən 15-20% məsaməliliyi göstərir. Bu həcmdə "boş yer" daxili rezervuar rolunu oynayır, üzə davamlı hava tədarükünü təmin edir.

Mexanik Sağlamlıq

Sıxılma Gücü (127.0 MPa): Bu dəyər əhəmiyyətlidir. Bu o deməkdir ki, rulman struktur nasazlığı olmadan böyük yüklərə dözə bilər. Kontekst üçün tipik beton ~30 MPa-dır. hava daşıyan məsaməli qrafit sıxılmada betondan dörd dəfə güclüdür. Bu, rulmanı çatlamadan yüksək maqnit qüvvələri ilə sıxışdırmağa və ya əvvəlcədən yükləməyə imkan verir.

Bükülmə Gücü (80,7 MPa): Bu qrafit üçün yüksəkdir. Sürətlənmə və ya montaj səhvləri zamanı tətbiq olunan əyilmə anları altında rulman yastıqlarının əyilməməsini və ya əyilməməsini təmin edir.

Tribologiya və "Yumşaq eniş"

Shore Hardness of 53 HS (Scleroscope) onu qrafitlər üçün "orta-sərt" kateqoriyasına yerləşdirir (70-80 HS ola bilən bəzi son dərəcə sıx siniflərdən daha yumşaq).

Triboloji fayda: Qəza zamanı daşıyıcı material qurban olmalıdır. Qranit (bələdçi yol) daha çətindir. Shore 53 qrafiti zərbə zamanı aşınaraq incə toz halına gələcək, sürüşməni yağlayacaq və enerjinin qranit cızılmasına keçməsinin qarşısını alacaq. Bu öz-özünə yağlanan əmlak bahalı maşınlar üçün son sığorta siyasətidir.
