Etching və tire morfologiyası

Yarımkeçirici çip istehsal prosesində, bir dənə düyü üzərində göydələn qurmağı sevirik. Litoqrafiya maşını, vaffindəki bina üçün plan hazırlamaq üçün "işıq" istifadə edərək "işıq" istifadə edən bir şəhər planlayıcısı kimidir; Etching, həssas vasitələrində olan bir heykəltəraş kimi, kanalları, dəlikləri və xizələri plana uyğun olaraq dəqiq oyma üçün məsuliyyət daşıyır. Bu "kanalların kəsişməsinin kəsişməsini diqqətlə izləsəniz, onların formalarının vahid olmadığını görəcəksiniz; Bəziləri trapezoidaldır (altındakı yuxarıda və dar tərəfdən daha da dardır), digərləri isə mükəmməl düzbucaqlılar (şaquli yan divarlar). Bu formalar özbaşına deyil; Onların arxasında, çipin performansını birbaşa müəyyənləşdirən fiziki və kimyəvi prinsiplərin mürəkkəb bir qarışığı var.

I. Etching əsas prinsipləri: fiziki və kimyəvi təsirlərin birləşməsi

Etching, sadəcə qoyun, fotorezist tərəfindən qorunmayan materialın seçmə çıxarılmasıdır. Əsasən iki kateqoriyaya bölünür:

1. Yaş Odching: Etching üçün kimyəvi həlledicilər (turşular və qələvilər kimi) istifadə edir. Əsasən sırf kimyəvi reaksiya və ayırma istiqaməti izotropikdir, yəni bütün istiqamətlərdə (ön, arxa, sol, sağ, aşağı) eyni dərəcədə davam edir.

2. Quru etching (plazma etching): bu bu gün əsas texnologiya. Vakuum kamerasında, proses qazları (məsələn, flüor və ya xlor olan qazlar) təqdim olunur və plazma bir radio tezlik enerjisi təchizatı tərəfindən yaradılır. Plazma, yüksək enerji ionları və istifadə olunan səthdə birlikdə işləyən yüksək enerji ionları və aktivsiz radikallar var.

Quru etching, "fiziki hücumu" və "kimyəvi hücum", "kimyəvi hücum" birləşdirə biləcəyi üçün müxtəlif formalı müxtəlif formaları yarada bilər:

Kimyəvi tərkibi: Aktiv sərbəst radikallar üçün cavabdehdir. Kimyəvi olaraq, daha sonra qaldırılan dəyişkən məhsullar yaradan vaffer səth materialı ilə reaksiya verirlər. Bu hücum, trapezoidal formaları asanlıqla meydana gətirərək, "sıxmaq" və etchin yanaldan "sıxmağa" imkan verən izotropikdir.

Fiziki kompozisiya: Elektrik sahəsi tərəfindən sürətlənən müsbət yüklənmiş yüksək enerji ionları, boşalma səthini bombalayın. Bir səthi qumla bənzər bir səthə bənzər, bu "ion bombardmanı" anisotropik, ilk növbədə şaquli olaraq aşağıya doğru və "düz xətt" sidekliləri oyaya bilər.

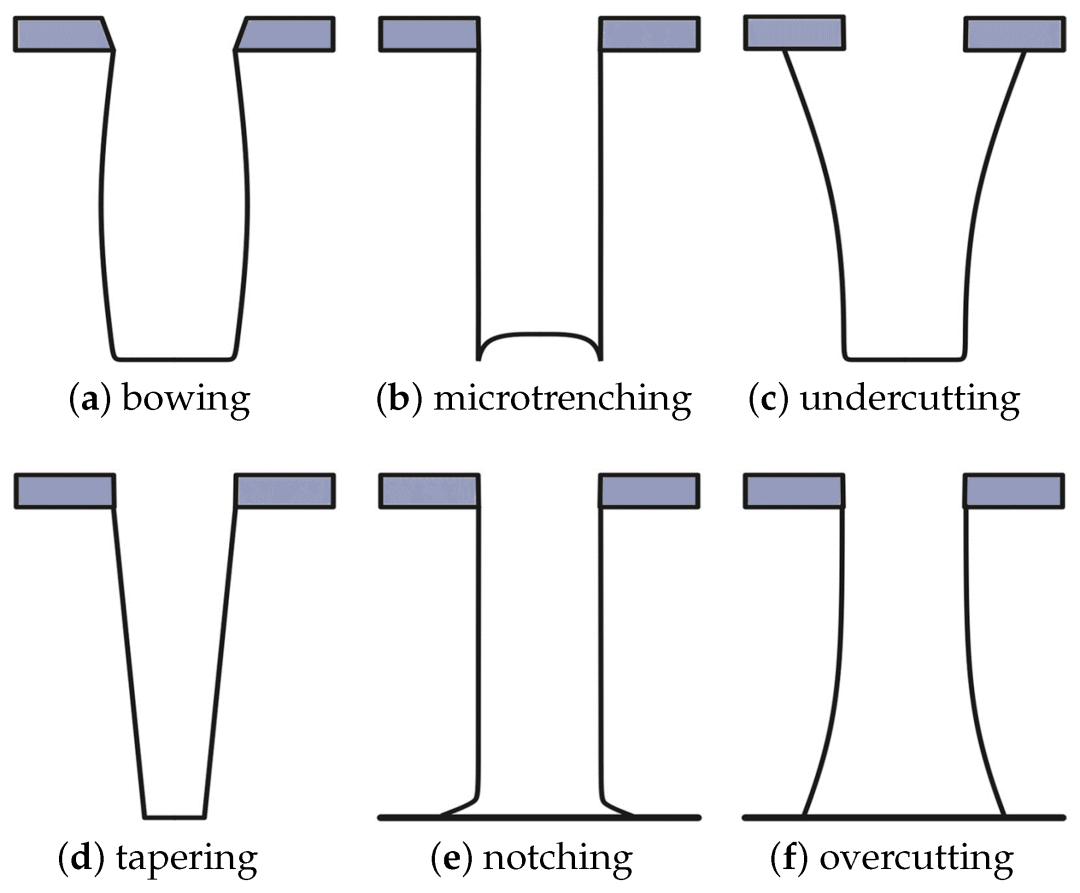

II. İki klassik profil deşifr etmək: trapezoidlərin və düzbucaqlı profillərin doğulması

1. Trapezoid (taped profil) - ilk növbədə kimyəvi hücum

Formasiya prinsipi: Kimyəvi titrəmə prosesi dominasiya edərkən, fiziki bombardmanın zəif olduğu halda, aşağıdakılar baş verir: etching yalnız aşağıya doğru davam edir, eyni zamanda fotoresist maska ​​və məruz qalan ərazini də əhatə edir. Bu, qorunan maskanın altındakı materialın altındakı "içi boşaldı", altındakı yuxarı və daha dar olan yamaclı bir sidewall, İ.E., bir trapezoid.

Yaxşı bir addım əhatə dairəsi: Sonrakı nazik film çöküntü proseslərində, Trapezoidin meylli quruluşu, dik künclərdə sınıqların qarşısını almaq üçün materialların (məsələn, metallar) bərabər şəkildə örtülməsini asanlaşdırır.

Azaldılmış stres: Yəslənmə quruluşu stressi daha yaxşı dağıdır, cihaz etibarlılığını artırır.

Yüksək proses tolerantlığı: Nisbətən həyata keçirmək asandır.

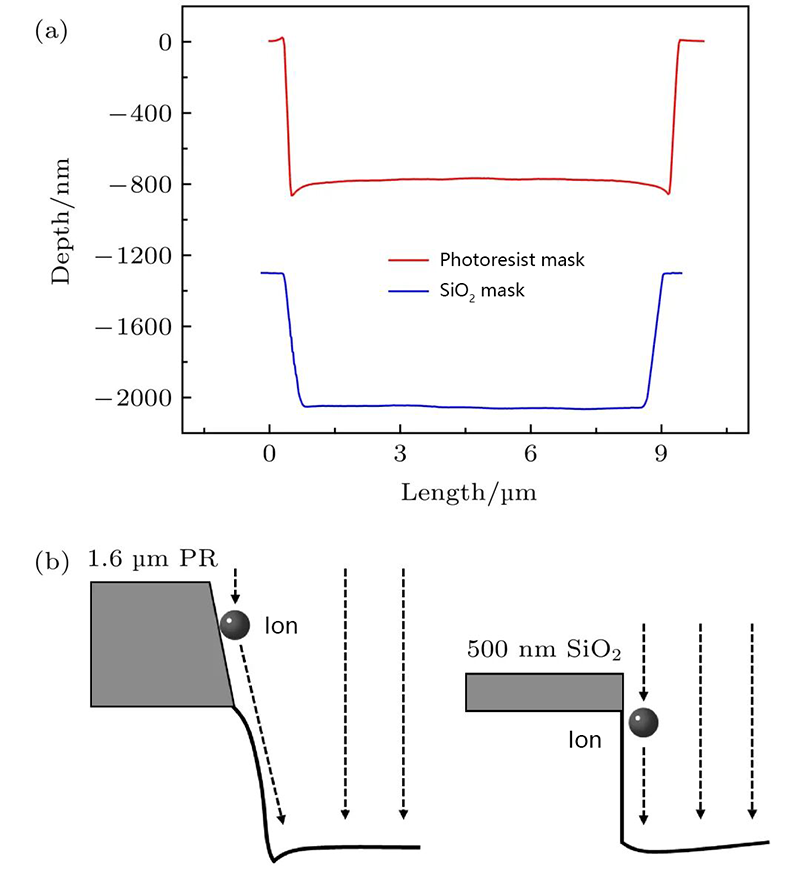

2. Düzbucaqlı (şaquli profil) - ilk növbədə fiziki hücum

Formasiya prinsipi: Fiziki ion bombardmanı prosesə üstünlük verdikdə və kimyəvi tərkibi diqqətlə idarə olunur, düzbucaqlı profil meydana gəlir. Saysız-hesabsız kiçik mərmilər kimi yüksək enerji ionları, demək olar ki, yüksək şaquli ayırma nisbətlərinə nail olmaqla, gofret səthini demək olar ki, şaquli olaraq bombalayırlar. Eyni zamanda, ion bombardmanı, yan divarlarda "passivation təbəqəsi" (məsələn, e.g.) meydana gətirir; Bu qoruyucu film kimyəvi sərbəst radikallardan yanal korroziyaya təsir göstərir. Nəticədə, etching, təxminən 90 dərəcə yan tərəfləri olan düzbucaqlı bir quruluşu yalnız şaquli şəkildə aşağıya doğru sürətlə aşağıya doğru davam edə bilər.

Qabaqcıl istehsal proseslərində tranzistor sıxlığı son dərəcə yüksəkdir və məkan son dərəcə qiymətlidir.

Ən yüksək sədaqət: Cihazın dəqiq tənqidi ölçüləri (CD) təmin edən fotolitoqrafiya blueprint ilə maksimum ardıcıllığı qoruyur.

Sahəni saxlayır: Şaquli quruluşlar cihazların minimal iz buraxılmasına, çip miniatürləşməsinin açarı.

Semikorex dəqiqlik təklif edirCVD SIC komponentlərietchingdə. Hər hansı bir sualınız varsa və ya əlavə məlumatlara ehtiyacınız varsa, zəhmət olmasa bizimlə əlaqə qurmaqdan çəkinməyin.
