Soi nədir?

Silicon-on-izolyator üçün qısa, xüsusi substrat materiallarına əsaslanan yarımkeçirici istehsal prosesidir. 1980-ci illərdə sənayeləşməsindən bəri bu texnologiya inkişaf etmiş yarımkeçirici istehsal proseslərinin vacib bir sahəsinə çevrildi. Unikal üç qatlı kompozit quruluşu ilə fərqlənir, SOI prosesi ənənəvi toplu silikon prosesindən əhəmiyyətli bir yoldur.

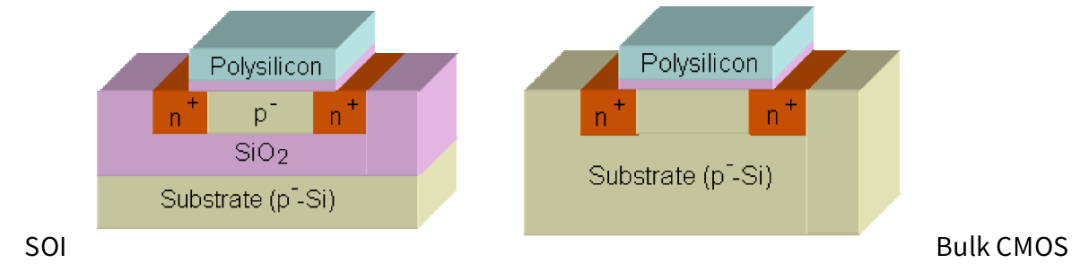

Tək kristal silikon cihaz təbəqəsindən, bir silikon dioksid izolyasiya təbəqəsi (basdırılmış oksidi qat, qutu) və bir silikon substrat kimi tanınır)Soi vafləsiMüstəqil və sabit bir elektrik mühiti yaradır. Hər təbəqə, vafferin performansını və etibarlılığının təmin edilməsində fərqli bir şəkildə tamamlayıcı bir rol oynayır:

1. 5 Nm-dən 2 mkm olan 2 mkm arasında qalın olan ən yaxşı bir kristal silikon cihaz təbəqəsi tranzistorlar kimi aktiv qurğular yaratmaq üçün mərkəzi sahə kimi xidmət edir. Onun ultra incəliyi, təkmilləşdirilmiş performans və cihaz miniatürləşməsi üçün təməldir.

İzolyasiya edən təbəqə dizaynı cihaz və substrat arasındakı qarşılıqlı təsir nəticəsində yaranan istenmeyen parazitar effektləri əhəmiyyətli dərəcədə azaldır. Parazitar kapasitanın azalması, yüksək tezlikli siqnal emalında (5G rabitə kimi), bununla da əməliyyat səmərəliliyini yaxşılaşdıran SOI cihazlarının gecikməsini azaldır.

3. Dibi silikon substratını dəyişdirmək, onun əsas funksiyası, istehsal zamanı və sonrakı istifadə zamanı vafferin asılılığı üçün çox vacib olan struktur möhkəmlik və davamlı mexaniki dəstək təklif etməkdir. Qalınlıq baxımından ümumiyyətlə 200 mkm aralığında 700μm-ə qədər düşür.

Soi gofretin üstünlükləri

1.LOW GÜCLÜ İSTİFADƏSİ

İzolyasiya qatının olmasıSoi gofretlerSızma cərəyanını və sızanmanı azaldır, aşağı cihaz statik və dinamik enerji istehlakına töhfə verir.

2.Radiasiya müqaviməti

Soi Wafers-də izolyasiya təbəqəsi, hava sabitliyində ekstremal şüaları və elektromaqnit müdaxiləsini effektiv şəkildə qoruyaraq, aerokosmik və nüvə sənayesi kimi xüsusi sahələrdə sabit işləməsinə imkan verir.

3.Elplent yüksək tezlikli performans

İzolyasiya edən təbəqə dizaynı cihaz və substrat arasındakı qarşılıqlı təsir nəticəsində yaranan istenmeyen parazitar effektləri əhəmiyyətli dərəcədə azaldır. Parazitar kapasitanın azalması, yüksək tezlikli siqnal emalında (5G rabitə kimi), bununla da əməliyyat səmərəliliyini yaxşılaşdıran SOI cihazlarının gecikməsini azaldır.

4.Dizli rahatlıq

Soi substrat, istehsal prosesini asanlaşdıran və istehsal məhsulunu asanlaşdıran dopen xəndək təcrid olunmasının ehtiyacını aradan qaldıraraq, dielektrik təcridliyini özündə cəmləşdirir.

SOI texnologiyasının tətbiqi

1.Consumer Elektron sektoru: Smartfonlar üçün RF ön modulları (məsələn, 5G filtrləri).

2.Avtomotiv elektronika sahəsi: Automotive-line Radar çipi.

İzolyasiya qatının olması

4.Medical cihaz sahəsi: implantable tibbi sensorlar, aşağı güclü monitorinq çipləri.
