SiGe və Si selektiv aşındırma texnologiyası

FinFET-i əvəz etməyə hazırlaşan yeni nəsil tranzistor arxitekturası kimi Gate-All-Around FET (GAAFET) daha kiçik ölçülərdə üstün elektrostatik nəzarət və təkmilləşdirilmiş performans təmin etmək qabiliyyətinə görə böyük diqqət topladı. n-tipli GAAFET-lərin hazırlanmasında kritik bir addım yüksək seçmə qabiliyyətini əhatə ediraşındırmaSiGe:Si yığınları daxili boşluqların çökdürülməsindən əvvəl, silikon nano vərəqlər yaradan və kanalları buraxır.

Bu məqalə selektivi araşdırıraşındırma texnologiyalarıbu prosesdə iştirak edir və iki yeni aşındırma üsulunu təqdim edir - yüksək oksidləşdirici qaz plazmasız aşındırma və atom təbəqəsinin aşındırılması (ALE) - bu, SiGe aşılamada yüksək dəqiqliyə və seçiciliyə nail olmaq üçün yeni həllər təklif edir.

GAA Strukturlarında SiGe Superlattice Layers

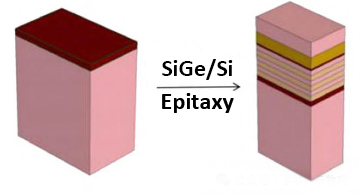

GAAFET-lərin dizaynında cihazın performansını artırmaq üçün alternativ Si və SiGe təbəqələri istifadə olunurepitaksial olaraq silikon substratda yetişdirilir, super qəfəs kimi tanınan çoxqatlı struktur meydana gətirir. Bu SiGe təbəqələri təkcə daşıyıcı konsentrasiyanı tənzimləmir, həm də stress tətbiq etməklə elektronların hərəkətliliyini yaxşılaşdırır. Bununla belə, sonrakı proses mərhələlərində silikon təbəqələri saxlayarkən bu SiGe təbəqələri yüksək selektiv aşındırma texnologiyaları tələb edən dəqiqliklə çıxarılmalıdır.

SiGe-nin selektiv aşındırma üsulları

Yüksək Oksidləşdirici Qaz Plazmasız Aşınma

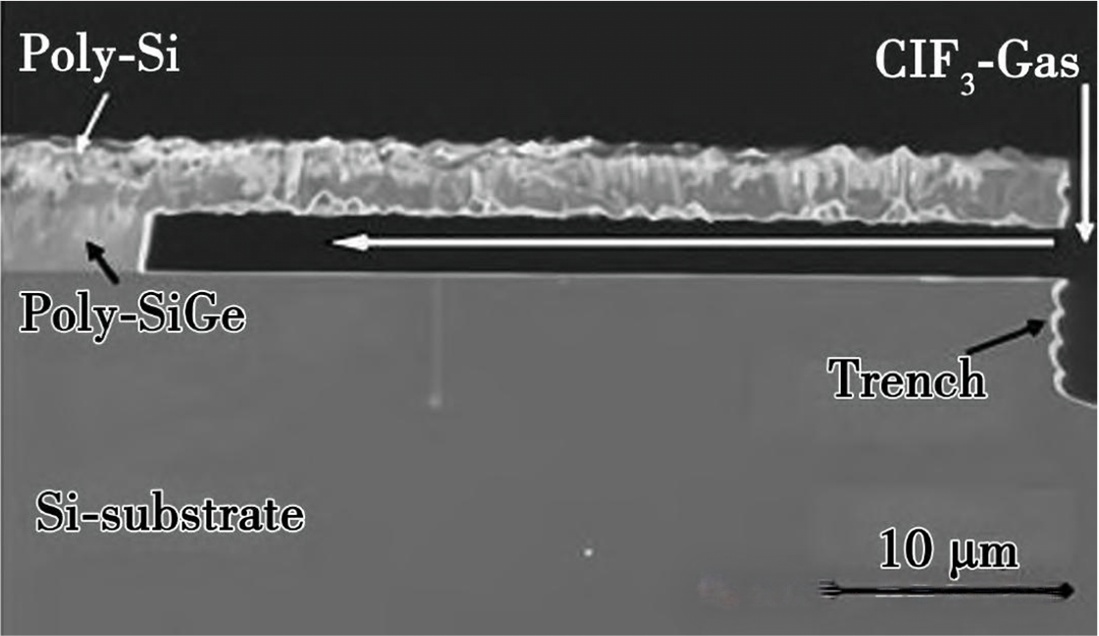

ClF3 qazının seçilməsi: Bu aşındırma metodu 1000-5000 SiGe:Si seçicilik nisbətinə nail olmaqla, ClF3 kimi həddindən artıq seçiciliyə malik yüksək oksidləşdirici qazlardan istifadə edir. Otaq temperaturunda plazmaya zərər vermədən tamamlana bilər.

Aşağı temperaturda səmərəlilik: Optimal temperatur təxminən 30°C-dir, aşağı temperatur şəraitində yüksək seçici aşındırma həyata keçirir, əlavə istilik büdcəsi artımından qaçır, bu da cihazın işini saxlamaq üçün çox vacibdir.

Quru mühit: Bütünaşındırma prosesistrukturun yapışma riskini aradan qaldıraraq tamamilə quru şəraitdə aparılır.

Atom qatının aşındırılması (ALE)

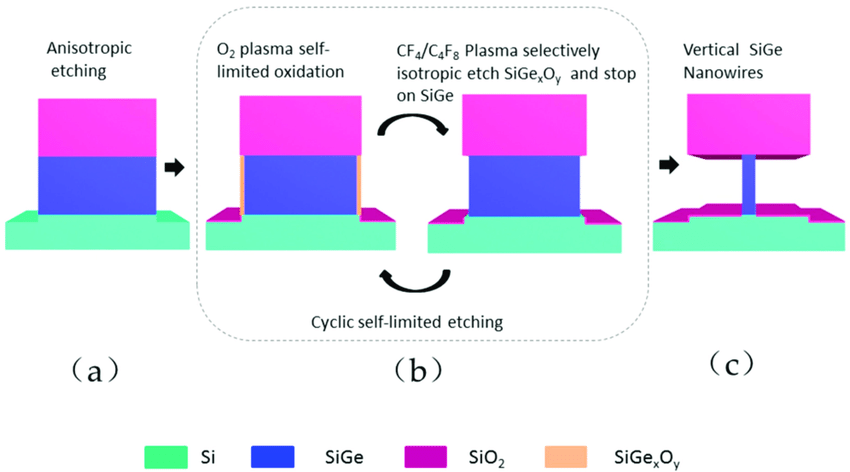

Özünü məhdudlaşdıran xüsusiyyətlər: ALE iki pilləli siklikdiraşındırma texnologiyası, burada həkk olunacaq materialın səthi əvvəlcə dəyişdirilir, sonra dəyişdirilmiş təbəqə dəyişdirilməmiş hissələrə təsir etmədən çıxarılır. Hər bir addım öz-özünə məhdudlaşdırılır və bir anda bir neçə atom təbəqəsinin çıxarılması səviyyəsinə qədər dəqiqliyi təmin edir.

Dövrlü aşındırma: Yuxarıda qeyd olunan iki addım istənilən aşındırma dərinliyinə nail olunana qədər təkrar-təkrar dövrələnir. Bu proses ALE-yə nail olmağa imkan veriratom səviyyəsində dəqiq aşındırmadaxili divarlarda kiçik ölçülü boşluqlarda.

Semicorex-də biz ixtisaslaşmışıqSiC/TaC ilə örtülmüş qrafit məhlullarıYarımkeçiricilər istehsalında Aşınma Proseslərində tətbiq olunur, hər hansı bir sorğunuz varsa və ya əlavə məlumatlara ehtiyacınız varsa, bizimlə əlaqə saxlamaqdan çəkinməyin.

Əlaqə telefonu: +86-13567891907

E-poçt: sales@semicorex.com
