Yarımkeçirici İon İmplantasiya Texnologiyası nədir?

Necəİon implantıationİş?

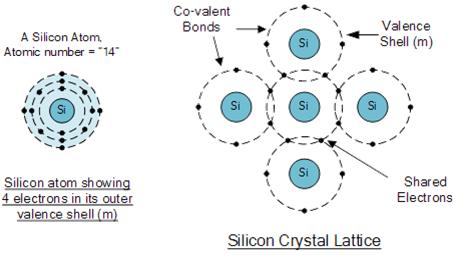

Yarımkeçiricilər istehsalında ion implantasiyası yüksək enerjili sürətləndiricilərdən istifadə edərək, arsen və ya bor kimi xüsusi çirkli atomları inyeksiya etməkdən ibarətdir.silikon substrat. Dövri cədvəldə 14-cü yerdə olan silisium dörd xarici elektronunu qonşu atomlarla paylaşaraq kovalent bağlar əmələ gətirir. Bu proses silisiumun elektrik xüsusiyyətlərini dəyişdirir, tranzistor həddi gərginliklərini tənzimləyir və mənbə və drenaj strukturlarını formalaşdırır.

Bir dəfə bir fizik, silisium qəfəsinə müxtəlif atomların daxil edilməsinin təsirləri üzərində düşünmüşdü. Beş xarici elektronu olan arseni əlavə etməklə, bir elektron sərbəst qalır, silikonun keçiriciliyini artırır və onu n tipli yarımkeçiriciyə çevirir. Əksinə, yalnız üç xarici elektronu olan borun daxil edilməsi müsbət bir çuxur yaradır və nəticədə p tipli yarımkeçirici olur. Silikon qəfəsə müxtəlif elementlərin daxil edilməsinin bu üsulu ion implantasiyası kimi tanınır.

Komponentləri Nədirİon implantasiyasıAvadanlıq?

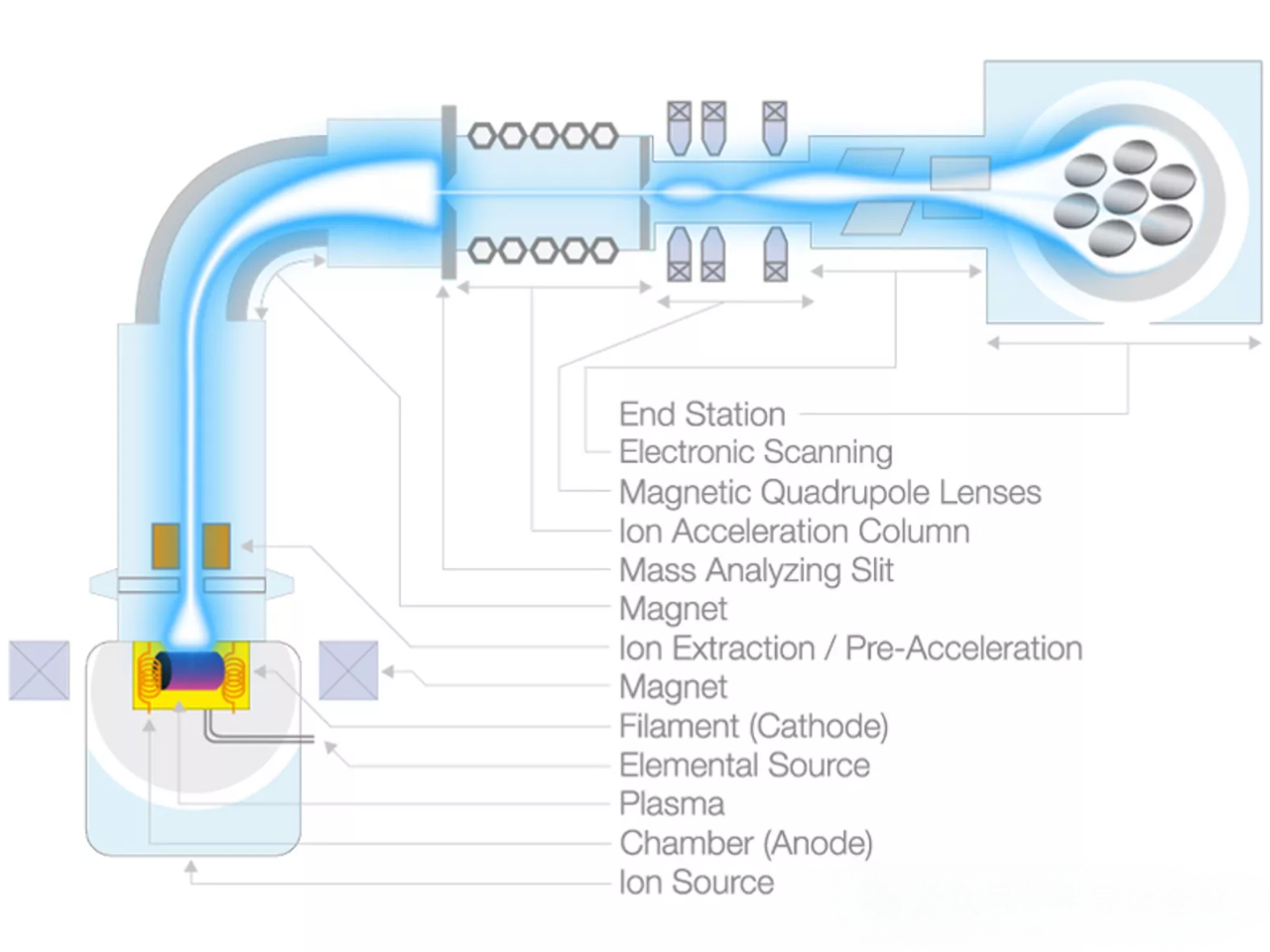

İon implantasiyası avadanlığı bir neçə əsas komponentdən ibarətdir: ion mənbəyi, elektrik sürətləndirmə sistemi, vakuum sistemi, analiz maqniti, şüa yolu, sürətdən sonrakı sistem və implantasiya kamerası. İon mənbəyi çox vacibdir, çünki o, müsbət ionlar əmələ gətirmək üçün atomlardan elektronları ayırır, daha sonra ion şüası yaratmaq üçün çıxarılır.

Bu şüa yarımkeçirici modifikasiyası üçün istənilən ionları seçici şəkildə təcrid edərək, kütləvi analiz modulundan keçir. Kütləvi analizdən sonra yüksək təmizlikdə olan ion şüası fokuslanır və formalaşdırılır, tələb olunan enerjiyə qədər sürətləndirilir və bütün səth boyunca bərabər şəkildə skan edilir.yarımkeçirici substrat. Yüksək enerjili ionlar qəfəsə daxil olaraq materiala nüfuz edir və bu, müəyyən tətbiqlər üçün faydalı qüsurlar yarada bilər, məsələn, çiplərdə və inteqral sxemlərdə bölgələri təcrid etmək. Digər tətbiqlər üçün tavlama dövrləri zədələri təmir etmək və əlavə maddələri aktivləşdirmək, material keçiriciliyini artırmaq üçün istifadə olunur.

İon implantasiyasının prinsipləri hansılardır?

İon implantasiyası inteqral sxemlərin istehsalında mühüm rol oynayan yarımkeçiricilərə əlavə maddələrin daxil edilməsi üsuludur. Prosesə daxildir:

İonların təmizlənməsi: Mənbədən yaranan, müxtəlif elektron və proton nömrələri daşıyan ionlar müsbət/mənfi ion şüası yaratmaq üçün sürətləndirilir. İstənilən ion təmizliyinə nail olmaq üçün çirklər yük-kütlə nisbətinə əsasən süzülür.

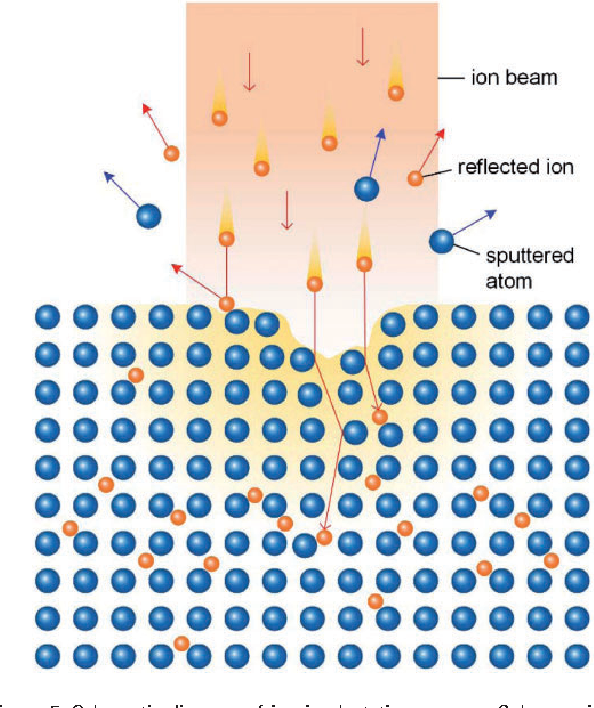

İon enjeksiyonu: Sürətlənmiş ion şüası hədəf kristal səthinə müəyyən bir açı ilə yönəldilir və vahid şüalanır.gofret. Səthə nüfuz etdikdən sonra ionlar toqquşmalara və qəfəs daxilində səpilmələrə məruz qalır, nəticədə müəyyən bir dərinlikdə yerləşərək materialın xüsusiyyətlərini dəyişdirirlər. Naxışlı dopinq fiziki və ya kimyəvi maskalardan istifadə etməklə əldə edilə bilər ki, bu da xüsusi dövrə sahələrinin dəqiq elektrik modifikasiyasına imkan verir.

Dopantların gözlənilən dərinliyi paylanması şüanın enerjisi, bucağı və vaflinin material xüsusiyyətləri ilə müəyyən edilir.

Üstünlükləri və Məhdudiyyətləri Nələrdirİon implantasiyası?

Üstünlüklər:

Dopantların geniş diapazonu: Dövri cədvəlin demək olar ki, bütün elementlərindən istifadə edilə bilər, yüksək təmizlik dəqiq ion seçimi ilə təmin edilir.

Dəqiq Nəzarət: İon şüasının enerjisi və bucağı dəqiq şəkildə idarə oluna bilər, bu da qatqı maddələrinin dəqiq dərinliyini və konsentrasiyasını paylamağa imkan verir.

Çeviklik: İon implantasiyası vaflinin həllolma hədləri ilə məhdudlaşmır, digər üsullarla müqayisədə daha yüksək konsentrasiyalara imkan verir.

Vahid dopinq: Geniş ərazilərdə vahid dopinq əldə etmək mümkündür.

Temperatur nəzarəti: vaflinin temperaturu implantasiya zamanı idarə oluna bilər.

Məhdudiyyətlər:

Dayaz Dərinlik: Tipik olaraq səthdən təxminən bir mikron ilə məhdudlaşır.

Çox dayaz implantasiya ilə bağlı çətinliklər: Aşağı enerjili şüaları idarə etmək çətindir, bu da proses vaxtını və xərcləri artırır.

Şəbəkənin zədələnməsi: İonlar qəfəsə zərər verə bilər, əlavə maddələrin təmiri və aktivləşdirilməsi üçün implantasiyadan sonrakı tavlama tələb olunur.

Yüksək Xərc: Avadanlıq və proses xərcləri əhəmiyyətlidir.
